La solution pour l’identification d’un composant tout au long de son cycle de vie !
Le tag RFID passif permet d’identifier et de tracer des produits par lecture sans contact dans l’industrie 4.0, la logistique ou le retail. Selon la technologie retenue, la lecture individuelle (HF) ou la lecture de données en masse (UHF), vous gagnez en productivité et obtenez une meilleure visibilité sur votre chaîne logistique, votre encours de production ou votre stock.
Grâce à notre expertise technologique, nos ateliers et notre réseau de fabricants à l’international, nous trouvons le tag UHF le plus adapté au monde à votre problématique métier, ou bien nous vous proposons de concevoir un custom rfid tag / rfid tag personnalisé (voir ci-contre) !
Pourquoi choisir nos tags RFID passifs ?
Les atouts de notre accompagnement sur-mesure
- Atelier intégré
- Conception sur mesure de tags par nos experts maison
- Relation avec les principaux leaders de tags RFID passifs
- Usines partenaires pour faire du prototypage de tags compétitifs et customs
En effet, nous pouvons prototyper et fabriquer en usine de petites, moyennes ou grandes séries de tags spécifiques (contraintes métallique, d’acidité, d’étanchéité).
Les avantages du tag par rapport au code-barre
- Lecture à distance sans erreur
- Qualité de la lecture : elle est indépendante des conditions de lumière/poussière ou de l’usure de l’étiquette RFID
- Lecture massive de tags : inventaire de plusieurs centaines de tags en une seule fois (étiquettes UHF). Exemples : grand carton de t-shirts, boîtes de médicaments, …
- Lecture automatique sans intervention humaine
- Anti-copie : élément de sécurité unique sur chaque tag, anti-copie et anti-duplication du tag
- Mémoire réinscriptible : ajout d’informations au cours de la chaîne de production / du cycle de vie produit (pour suivi logistique ou qualité)
Le tag RFID passif est constitué de l’assemblage d’un microcontrôleur et d’une antenne, qui peuvent être encapsulés de la façon la plus simple (papier, boîtier plastique) à la plus complexe (revêtement céramique résistant à hautes températures).
La conception du tag requiert ainsi deux savoir-faire distincts. Il est à la croisée des fabricants de puces électroniques et des fabricants d’encapsulage : ces derniers lui donnent des formes, caractéristiques et systèmes de fixation variés.
Le choix entre un tag durci et une simple étiquette RFID papier/polyester va dépendre de ses conditions d’utilisation et de la pérennité souhaitée de leur support (voir plus bas « Fonctionnement des tags passifs »).
Ces deux types de tags RFID peuvent être entièrement conçus sur mesure (custom tag RFID), si aucun tag du marché ne répond entièrement à votre besoin.
MyRFIDSolution est capable de vous proposer plusieurs tags répondant à un même besoin, voire de développer un tag correspondant au mieux à vos spécifications.
La traçabilité de produits à l’aide de tags RFID passifs peut être mise en place dès qu’un processus de production ou une activité logistique existent. C’est pourquoi le tag passif est utilisé dans tous les secteurs industriels :
- Logistique pharmaceutique
- Agroalimentaire
- Automobile
- Sidérurgie…
La détection de tags RFID peut notamment être faite, en milieu industriel, par un portique RFID.

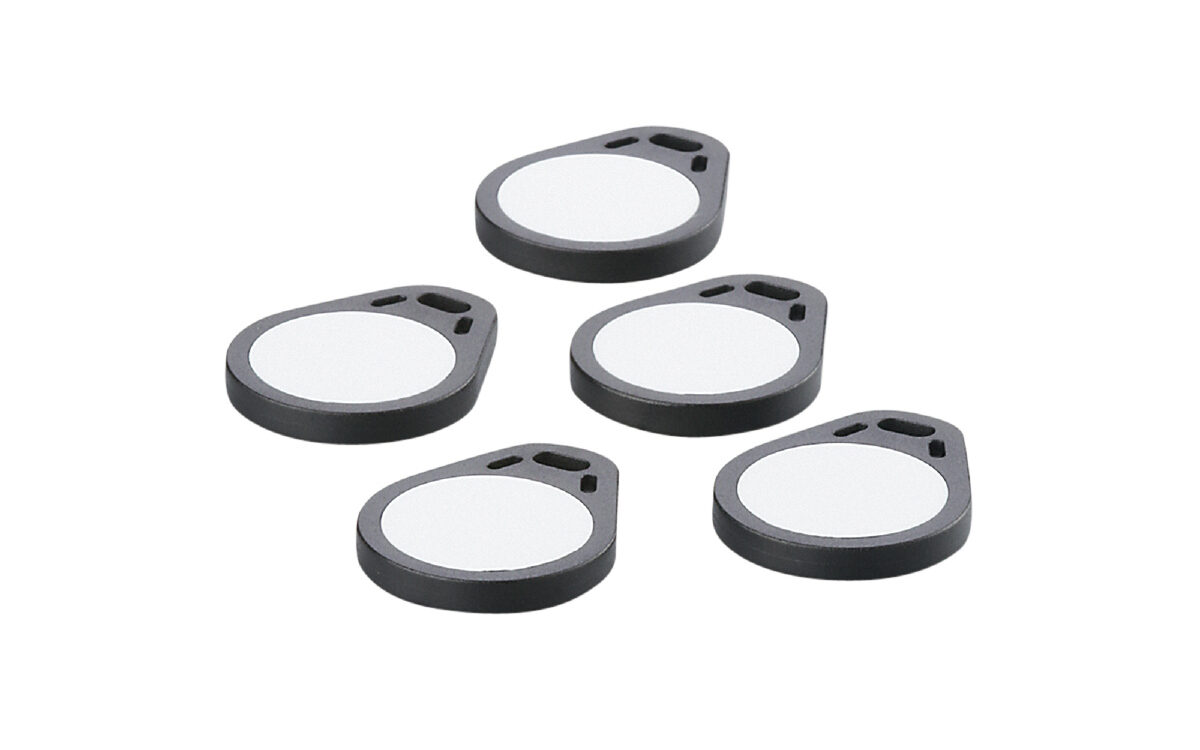

Tag RFID sur mesure pour l’agroalimentaire :
conçu pour fonctionner en milieu sévère, ce tag est encastré dans un objet métallique et reste parfaitement détectable tout au long du process :
Aucune énergie n’est embarquée dans la puce RFID, d’où sa dénomination « passive ». Elle n’émet que lorsqu’elle entre dans le champ électromagnétique émis par l’antenne d’un lecteur RFID.
Et dans les faits ?
En un passage de portique RFID, on peut détecter 300 tags par seconde sur un tapis qui avance à 2 mètres par seconde.
On se sert du phénomène de résonance sur la fréquence pour transférer le maximum d’énergie lors de la communication électromagnétique lecteur / tag. Le tag est ainsi alimenté par le champ du lecteur et des échanges de données peuvent avoir alors lieu.
Distances de lecture
La distance de lecture est fonction de la puissance du lecteur RFID, de la taille du tag et de la puce RFID bien entendu. Un tag de 1 cm de long pourra être lu à quelques dizaines de centimètre (tag sur un outils à main) alors qu’un tag de 10 cm pourra être lu jusqu’à une dizaine de mètres (tag sur une palette).
Système de fixation
Le système de fixation varie suivant les contraintes environnementales dans lesquelles sera utilisé le tag. Il en existe un grand nombre pour permettre la plus grande fiabilité dans les environnements sévères.
- Colle epoxy
- Gaine thermorétractable
- Caoutchouc liquide
- Bande autovulcanisante
- Colle hybride
- Colle polymérisable sous rayon UV (encapsulation rapide)
MyRFIDSolution conçoit et produit des tags RFID sur mesure (custom tag). En fonction de vos besoins, nos experts maison conçoivent le tag répondant à vos besoins et prennent en charge la production de ce tag suivant les quantités souhaitées.
Exemples de tags RFID personnalisés :
Environnement métallique
Tag RFID et environnement métallique peuvent faire bon ménage ! En UHF, le métal sur lequel le tag est placé sera utilisé comme amplificateur d’antenne. La lecture sur métal est donc plus favorable que sans métal. En HF en revanche, il faut faire preuve d’ingéniosité au travers d’un design très spécifique, afin de contourner la création des courants de Foucault :
- Tag UHF sur outil de chirurgien
- Tag sur crochet d’abattoir (HF)
Étanchéifier
Il est aussi possible de rendre étanche un tag d’un diamètre donné et qui fonctionne à une certaine fréquence, pour qu’il résiste à l’acide : pour ce faire, nous trouvons la résine adaptée.
Nous savons nous adapter aux environnements les plus contraignants, même ceux réfractaires à certaines fréquences.
Créer plusieurs custom tags RFID pour un même besoin
Suivant le type d’objets que vous souhaitez taguer, vous pouvez avoir besoin de formes ou dimensions de tags différents. Nous avons déjà été amenés à choisir 3 tags différents pour un client ayant une grande variété d’outils à main à tracer, avec des contraintes de forme et d’adhérence variables suivant les outils.
Environnement liquide
Nous pouvons adapter le design de l’antenne afin qu’il ne soit pas contraint par l’eau. C’est utile notamment pour les tags qu’on appose sur une bouteille de vin ou sur une poche de sang.
Nous veillons notamment à la bonne tenue du tag lorsqu’il doit passer par le nettoyage industriel :
- Lavage pour les bouteilles consignées,
- Lavage agressif des fûts de levure (pression, température)
- Exposition à des radiations si lavage par ionisation
Comprendre le fonctionnement des tags RFID passifs
Il existe 2 grandes familles de tags passifs :
- tags durcis, packagés dans du plastique
- tags autocollants et étiquettes RFID
MyRFID Solution peut fournir des lecteurs / antennes standards mais peut aussi fabriquer sur-mesure des antennes avec un design personnalisé.
C’est quoi un tag passif RFID ?
C’est un tag sans batterie, qui n’a pas besoin d’être alimenté en permanence. Il communique grâce à l’onde électromagnétique du lecteur RFID.
En savoir plus : Les étiquettes RFID

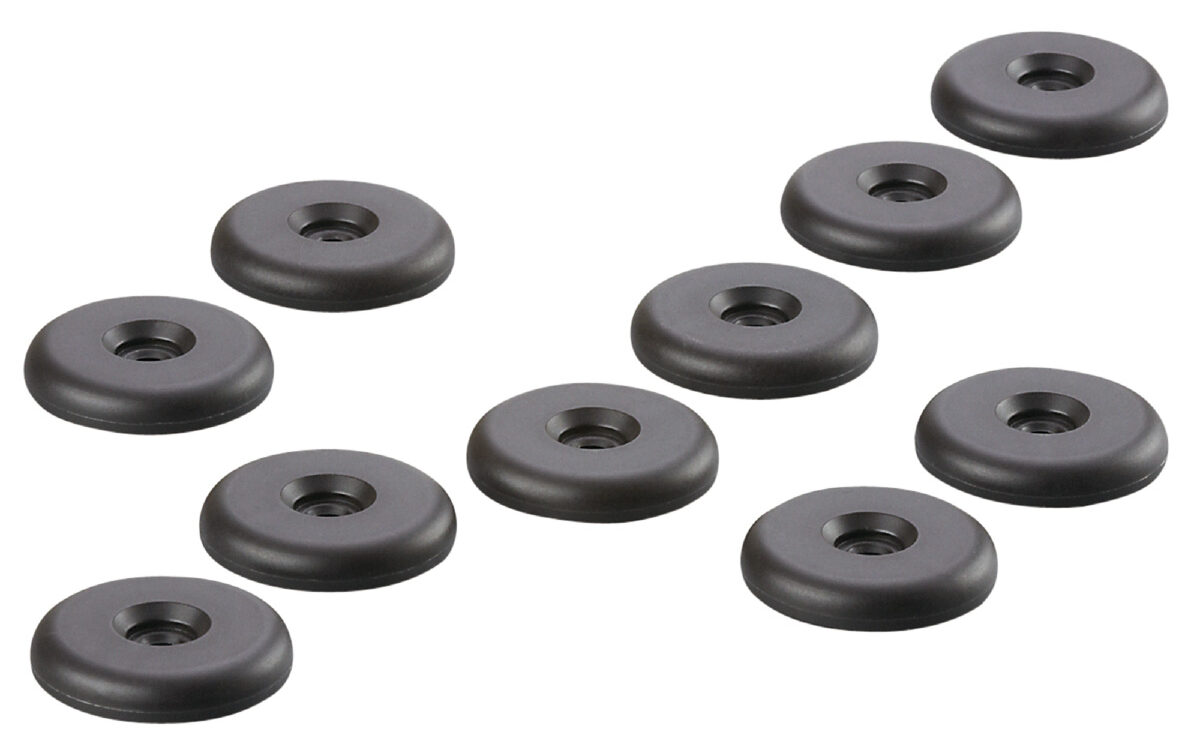

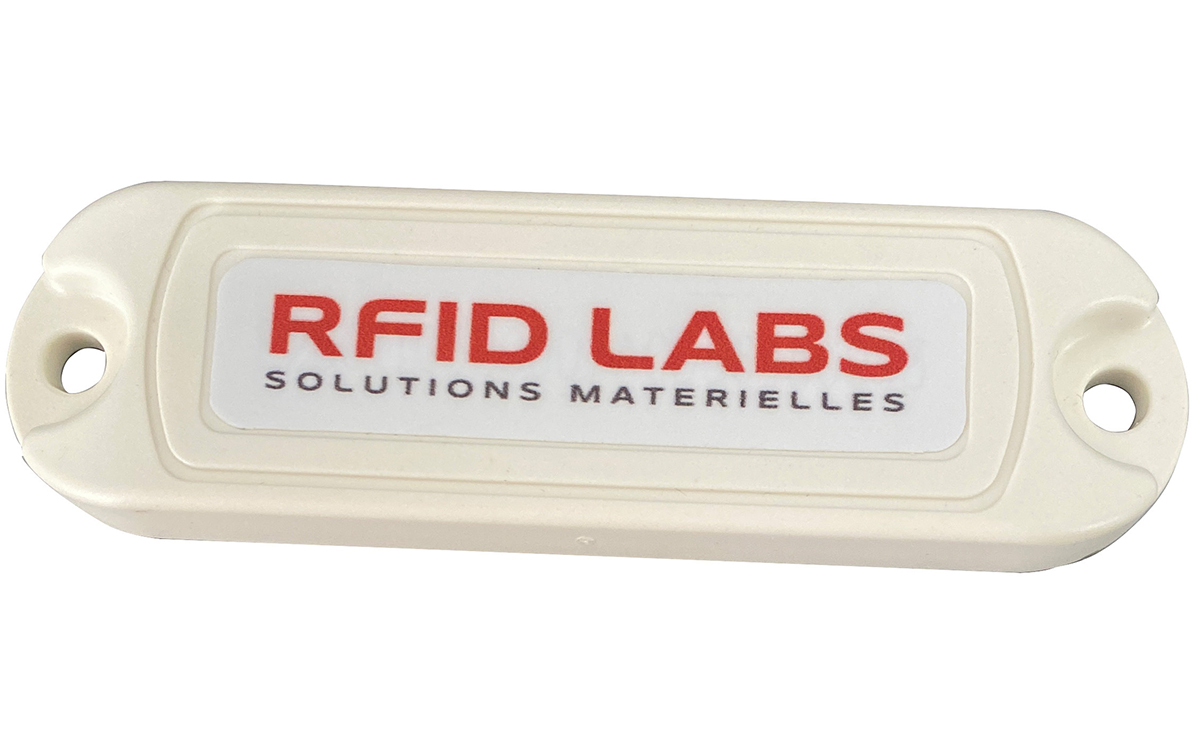

Exemples issus de notre offre de tags RFID
Quel est le prix d’un tag RFID passif ?
Le prix d’un tag RFID passif va dépendre de nombreux critères :
- Tag jetable ou tag réutilisable
- Matériau de conception du tag
- Matériau éventuel permettant de protéger le tag
- Système de fixation
- Niveau de personnalisation du tag
- Quantité de tags achetés
- …
Expliquez-nous votre projet et nous donnerons un prix pour votre besoin de tag RFID passif !
Que faire si votre système de communication interne est déjà en UHF ?
Pour éviter toute perturbation de votre système interne de gestion, votre installation RFID sera paramétrée sur une plage de fréquences plus sécure, mais toujours en UHF. Il est important de nous le signaler en début de projet ou lors du POC.
